vertex4

Moderator

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Самое главное правило ремонтника [?]

Коды ошибок WD || Коды ошибок WD Обновлено 18.01.2013 [?]
Ссылки на файловые ресурсы [?]
"Лампочки" ATA терминала [?]
Разное (статьи, описания, информация с форумов) [?]
Western Digital ACRONYMS [?]

FAQ по действиям с накопителями WD
Порядок загрузки модулей варью накопителя [?]
PST-mode [?]
Для Любителей чистить RELO, P и G листы [?]
Определение нужной версии оверлея [?]
Ошибка чтения -1 (-256) трека по 0 (1) голове, статус - DISK_DAM_ERROR [?]
Ошибка чтения модуля ID04, статус - RSC_ALLOCATION_NO_CONTI_BUFFER (Модуль ID04 прочитан посекторно) [?]
Отключение 0 головы на Mariner от Cartmann [?]
Восстановление транслятора без РС3000 от Kickman [?]

подробнее [?]
Инструкция по скрытию бэдов сканом по логике [?]
Неудачно отключились головки, возвращение диска в исходное состояние [?]
Способы перевести HDD в SAFEMODE ("безопасный" режим)

Расшифровка ошибок в программе WDMarvel [?]
WDMarvel 2.3 beta, WDMarvel 4.04, WDMarvel Plus 4.3.4, WDMarvel 4.35
WD Defects Viewer
WD SMART Editor
WD F-List Editor
WD Script Editor
HDD FW Updater
Def_WD [?]
Немного, о стуктурах Firmware, модулях WD-MARVELL
PListEdit WD70xx & Marvell
WD Family Search.xls
TREX [?] файлы в пакетах [?] [?] индикатор активности [?]
WD SS Scripts [?]
SeDiv Demo [?]
WDC Based [?]
Отключение обработки ошибок
Решения slow fix [?]
WD UART [?]
Nazyura WD tools
WD SSHD drives
DRT [?]
WD MyBook encrypted hard drive decryption [?]
WDRepairTools [?]
WDR [?]
Скрипты для программ [?]

Важно! Инструкция по чистке контактов на плате HDD [?]

Как это сделано.. [?]
How to disable the 3.3v pin on Western Digital USB White Label Drives
Новый 12ГБ диск не работает - тут ответ почему и что делать. Подробно почему может быть нужно удалить 3,3V из SATA коннектора
что есть # [?]
hddoracle.com
Индикатор состояния HDD [?]
HDD: Служебки, ПЗУ, модули, лоадеры, firmware, flash [?]
Data Lifeguard Diagnostic
Гарантийное обслуживание и RMA
Firmware Updates Western Digital [?]

Темы по проблемам логического ремонта разделов HDD и подъёма информации:
Восстановление разделов и информации на HDD [?]
Железные проблемы с HDD (диском, хардом, веником [?]
S.M.A.R.T. [?]

Офтопик на поболтать на HDD темы
ATA-Terminal [?]
Магнитный флейм [?]
Бизнес-вопросы сферы восстановления данных и ремонта HDD [?]

Предыдущие части

Всего записей: 10404 | Зарегистр. 29-01-2006 | Отправлено: 14:32 17-12-2024 | Исправлено: Smyg1, 16:25 18-01-2025

ktulhu2508

Newbie

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

PussWithOutBoots
У меня 2 мантиса в личном использовании, покупались новыми.
У обоих FW Rev 05.01D05, номера на платах одинаковые, но один практически сразу стал выдавать зелень в mhdd, а второй до сих пор нет.
Лог первого есть выше, второй нет смысла делать, работает.
Но, не смотря на сходство у них есть одно отличие, кроме названия модели.

Может надо их разделить как то в скрипте.

Всего записей: 28 | Зарегистр. 08-12-2015 | Отправлено: 00:50 26-03-2025 | Исправлено: ktulhu2508, 12:17 26-03-2025

PussWithOutBoots

Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

ktulhu2508
Правка общего скрипта это BolenB Smyg1 я тут непричём.
Моё дело массово тестировать.

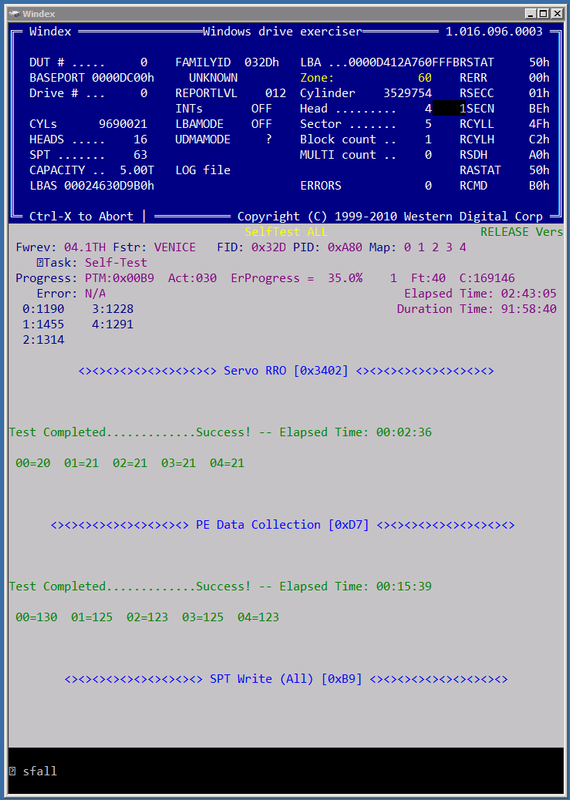

Венайсер на B9 всё время отображает 60ю зону. Видимо это нормально и указать место реальной записи
этот тест не может. Хотя немного ниже номер цилиндра верный.

Всего записей: 387 | Зарегистр. 03-09-2024 | Отправлено: 08:03 26-03-2025 | Исправлено: PussWithOutBoots, 09:29 26-03-2025

Khanto

Newbie

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Добрый день, есть есть жёсткий диск Western Digital WD20EZAZ вчера умер без каких-либо предупреждений : во время копирования фалов просто начал постоянно пытаться раскручивать шпиндель, т.е. как будто пытается стартануть и не получается.
Плата управления у него 2060-810011-001 Rev P1.
Когда снял плату управления на одном из элементов обнаружил прожёг (как тут прикрепить фото?)
Вопрос: можно ли купить аналогичную плату и попробовать просто поставить её? или диск-донор с такой палатой?
Или нужно что-то в ней перепрошивать?
и можно -ли ставить плату такой же ревизии но с дисков других объёмов?

Всего записей: 5 | Зарегистр. 26-03-2025 | Отправлено: 11:46 26-03-2025 | Исправлено: Khanto, 12:00 26-03-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Khanto
"на одном из элементов обнаружил прожёг" + "нужно что-то в ней перепрошивать?"

Вас ничего тут не смущает в этом предложении?

Всего записей: 6186 | Зарегистр. 03-10-2006 | Отправлено: 12:19 26-03-2025

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

можно ли купить аналогичную плату и попробовать просто поставить её?

Нет, нужно со своей платы выпаять ПЗУ (U12) и запаять его на новую плату. Вот тогда донорскую плату можно ставить на банку.

Всего записей: 878 | Зарегистр. 24-01-2019 | Отправлено: 12:20 26-03-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Khanto
и можно -ли ставить плату такой же ревизии но с дисков других объёмов?

с переносом BIOS диска - можно...

Цитата:

Khanto
как тут прикрепить фото?

Вас в гугле забанили?

https://track24.ru/google/?q=хостинг картинок

и вставить ссылку на картинку...

Всего записей: 6186 | Зарегистр. 03-10-2006 | Отправлено: 12:22 26-03-2025 | Исправлено: Smyg1, 13:05 26-03-2025

Khanto

Newbie

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

с переносом BIOS диска - можно...

Спасибо.
А если без переноса BIOS нужно искать диск с такой же платой и такого же объёма?
Или BIOS шить в любом случае придётся?

Всего записей: 5 | Зарегистр. 26-03-2025 | Отправлено: 12:27 26-03-2025

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

BIOS шить в любом случае придётся?

В любом.

Всего записей: 878 | Зарегистр. 24-01-2019 | Отправлено: 12:34 26-03-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору без переноса биоса уже лет 20 как нельзя... зачем шить? можно чип флешки перепаять...
	Всего записей: 6186 \| Зарегистр. 03-10-2006 \| Отправлено: 12:41 26-03-2025

PussWithOutBoots Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору все три чипа это ведь венайсер да?
	Всего записей: 387 \| Зарегистр. 03-09-2024 \| Отправлено: 13:21 26-03-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору достаточно БИОС - самого большого по объему...
	Всего записей: 6186 \| Зарегистр. 03-10-2006 \| Отправлено: 13:25 26-03-2025

Khanto Newbie	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Печально, что в любом случае шить БИОС надо. Кстати, БИОС там одна из трёх крупных микросхем: память кэша, контроллер и БИОС?
	Всего записей: 5 \| Зарегистр. 26-03-2025 \| Отправлено: 13:31 26-03-2025 \| Исправлено: Khanto, 13:46 26-03-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору SOIC8
	Всего записей: 6186 \| Зарегистр. 03-10-2006 \| Отправлено: 15:31 26-03-2025

Khanto

Newbie

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

SOIC8

Спасибо. Там таких три штуки вряд стоит, как понять какая из?

Всего записей: 5 | Зарегистр. 26-03-2025 | Отправлено: 16:32 26-03-2025 | Исправлено: Khanto, 16:32 26-03-2025

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

какая из?

Всего записей: 878 | Зарегистр. 24-01-2019 | Отправлено: 17:08 26-03-2025 | Исправлено: Normal61, 17:11 26-03-2025

Khanto Newbie	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Normal61 Благодарю!
	Всего записей: 5 \| Зарегистр. 26-03-2025 \| Отправлено: 17:16 26-03-2025

rigeon Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору А у 2060-810011-001 Rev P1 разве не заблокированые SA?
	Всего записей: 50 \| Зарегистр. 08-01-2024 \| Отправлено: 19:39 26-03-2025

PussWithOutBoots Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору rigeon Если 1 чип биоса = нет лока это ApolloCR. Если 3 чипа = есть лок.
	Всего записей: 387 \| Зарегистр. 03-09-2024 \| Отправлено: 20:05 26-03-2025 \| Исправлено: PussWithOutBoots, 20:06 26-03-2025

tametung

Silver Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

провел эксперимент на довольно сильно убитом J4KV

Код:

00000010 D100 0000 0000 0101 D01D 0000 D01D 0000
...
00000050 D500 D500 0000 0101 842E 0000 842E 0000

т.е видно что время исполнения D5 может быть довольно значительным
(и скорее всего зависит от структуры дефектов).
не думаю что вот с таким

Цитата:

8 226 : 136 954 : 0 : 0 : 13
8 227 : 136 954 : 0 : 168 : 185
8 228 : 136 954 : 1 : 0 : 9
8 229 : 136 954 : 1 : 164 : 185

можно быстро разобраться.

p.s
пропускать его или нет дело ваше,но хочу отметить
что взяв на входе 1300h в Е0, D5 вернул 15F2h . т.е увеличение на 15% ++

Всего записей: 2259 | Зарегистр. 27-01-2007 | Отправлено: 02:53 27-03-2025 | Исправлено: tametung, 02:55 27-03-2025

PussWithOutBoots Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору 50-100 часов на D5 это не приемлемо. Роста качества нет. Затраты бешенные.
	Всего записей: 387 \| Зарегистр. 03-09-2024 \| Отправлено: 15:00 27-03-2025
